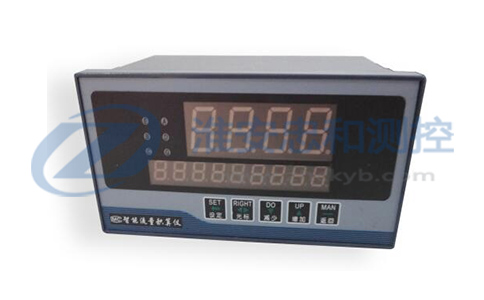

点击图片查看原图
ZH-908型智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，智能流量积算仪配合各类流量传感器可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
智能流量积算仪功能特点
全范围自动温度、压力补偿运算，补偿方式任意设定
线性积算、开方积算任意设定
瞬时流量、累积流量、温度、压力多种参数显示
小信号切除功能，切除范围0-5%可选
智能流量积算仪的累积流量值可通过面板按键清零，清零操作可锁
掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持
智能流量积算仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
智能流量积算仪主要技术指标
基本误差：0.5％FS或0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S
报警输出：瞬时流量二限报警，继电器输出触点容量 AC220V/3A
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/50mA
电 源：开关电源 85～265VAC 功耗4W以下
智能流量积算仪型号说明
| 型 谱 | 说 明 | |||||||
| ZH-908 | 智能流量积算仪 | |||||||
| 外型尺寸 | A | 横式160×80×125mm（开孔152×76±） | ||||||
| A/S | 竖式80×160×125mm（开孔76×152±） | |||||||
| B | 方式96×96×110mm（开孔92×92±） | |||||||
| 控制输出 | B0 | B0无报警输出，可省略 | ||||||
| B1 | 瞬时流量上限报警 | |||||||
| B2 | 瞬时流量下限报警 | |||||||
| B3 | 瞬时流量上下限报警 | |||||||
| B4 | 累积流量上限报警 | |||||||
| B5 | 累积流量下限报警 | |||||||
| B6 | 累积流量上下限报警 | |||||||
| 变送输出 | X1 | 4-20mA输出 | ||||||
| X2 | 0-10mA输出 | |||||||
| X3 | 1-5V输出 | |||||||
| X4 | 0-5V输出 | |||||||
| 通讯输出 | P | 微型打印机 | ||||||
| R | 串行通讯RS232 | |||||||
| S | 串行通讯RS485 | |||||||
| 变送器配电电源 | 无馈电输出 | |||||||
| V12 | 带DC12V馈电输出 | |||||||
| V24 | 带DC24V馈电输出 | |||||||
| 供电电源 | 220VAC供电 | |||||||
| W | DC24V供电 | |||||||
| 流量输入信号 | L1 | 电流：4-20mA、0-10mA、0-20 mA | ||||||
| L2 | 电压：1-5V、0-5V | |||||||
| L3 | 脉冲频率： 0-10KHZ | |||||||
| 温度输入信号 | W1 | 电流：4-20mA、0-10mA、0-20mA | ||||||
| W2 | 电压：1-5V、0-5V | |||||||
| W3 | 热电阻：Pt100 | |||||||
| W4 | 热电偶：K、T、E | |||||||
| 压力输入信号 | Y1 | 电流：4-20mA、0-10mA、0-20mA | ||||||
| Y2 | 电压：1-5V、0-5V | |||||||
型号举例：ZH-908AB3X1SV24L1W1Y1
ZH-908系列智能流量积算仪，外形尺寸160×80×125mm，瞬时流量上下限报警控制输出，4～20mA 瞬时流量信号输入，4～20mA 压力信号输入，4～20mA 温度信号输入，4～20mA瞬时流量变送输出，带RS485隔离通讯接口，带DC24V馈电输出，供电电源220VAC
